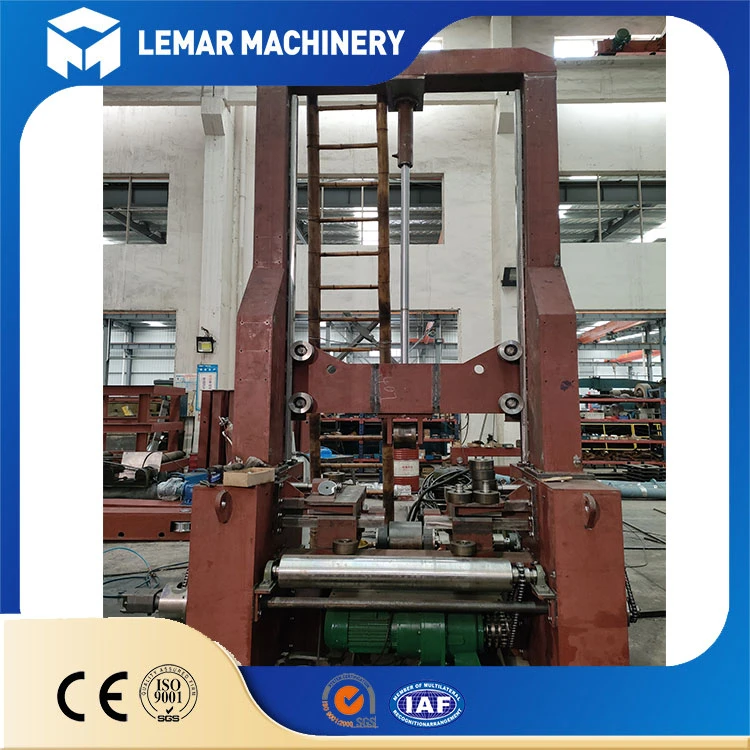

Magna tal-Assemblea Awtomatika tar-Raġġ H
Introduzzjoni
Morsa awtomatika, iċċentralizza l-web u l-flanġ, tallinja u weldjahom flimkien. Il-magna tal-assemblaġġ awtomatiku tar-raġġ H tista 'ttejjeb l-effiċjenza tax-xogħol b'aktar ħin minn tħaddim manwali. Id-drajv ewlieni tal-magna huwa kkontrollat minn aġġustatur tal-frekwenza AC importat biex ikun żgur stabbli u affidabbli. Hemm apparat ark pilota biex jiżgura l-kwalità u l-eżattezza tal-iwweldjar.
Huwa adattat għall-azzar tar-raġġ H b'sezzjonijiet simmetriċi u ekwivalenti.
Wara li jidħlu fit-tliet gruppi ta 'kelliema, iż-żewġ gruppi tal-grupp robotiku Ċiniż jintbagħtu lill-ospitanti għall-pjanċi tan-nofs u tal-talent.
Iċ-ċilindru idrawliku jmexxi l-ikklampjar sinkroniku mal-apparat tan-nofs biex jimplimenta l-apparat tan-nofs fuq iż-żewġ naħat.
Il-kontrolli tal-PLC tal-magna tal-assemblaġġ tar-raġġ H il-proċess kollu tal-formazzjoni tal-iwweldjar u l-veloċità tal-ħeffa 'l quddiem, it-tul tal-weldjatura, u t-tul tal-intervall, u l-operazzjoni hija konvenjenti u l-effiċjenza tal-istabbiliment hija għolja.
Parametri tal-Prodotti
|
Z -15- H Magna tal-Assemblaġġ tar-Raġġ |
|
|
Oġġett |
Dettall |
|
wisa 'tal-flanġ |
150-1200 mm |
|
Ħxuna tal-flanġ |
6-60 mm |
|
Għoli tal-Web |
160-1500 mm |
|
ħxuna tal-web |
6-40 mm |
|
Veloċità tal-assemblaġġ (ħafna aktar mgħaġġla minn fornituri oħra) |
0. 5-6 m / min |
|
aġġusta l-mod tal-veloċità tal-assemblaġġ |
Invert il-kontroll |
|
Modalità tal-ikklampjar tal-flanġ u tal-web |
Sinkronikament iċċentrat minn idrawliku |
|
Apparat ta 'ċċentrar tal-web awżiljarju idrawliku |
sett wieħed |
|
Input Auto Drive Roller Table |
2.6 metri kull sett, żewġ settijiet |
|
Tabella tar-romblu mmexxija mill-input |
2.6 metri kull sett, sett wieħed |
|
apparat tal-flanġ u tal-web li ċċentra |
tliet settijiet |
|
Output Auto Drive Roller Table |
2.6 metri kull sett, żewġ settijiet |
|
Tabella tar-romblu mmexxija mill-ħruġ |
2.6 metri kull sett, sett wieħed |
|
Qawwa tal-mutur prinċipali |
7.5kw |
|
Stazzjon Idrawliku Qawwa tal-Mutur |
5.5kW |
|
Tip ta 'wweldjar fuq il-post |
awtomatiku |
|
magna tal-iwweldjar protett bil-gass |
żewġ settijiet |
Deskrizzjoni tal-Prodotti
Iċ-ċentralizzazzjoni awtomatika hija preċiża u m'hemmx għalfejn taġġusta kull darba (l-ebda rota tad-devjazzjoni taċ-ċentru għal aġġustament minuri). Meta tgħaqqad, hemm qafas awtomatiku tal-azjenda idrawlika li jista 'jitla' u 'l isfel, biex ikun żgur li l-web u l-flanġ ikunu f'pożizzjoni mqabbla. Ir-raġġ ta 'fuq għandu 4pirs ta' gwida fuq ix-xellug u l-lemin biex jiżgura l-istabbilizzazzjoni.
Is-sistema awtomatika tal-iwweldjar tal-magna tal-assemblaġġ hija mmexxija minn ċilindru ħafif mingħajr sors ta 'arja kkompressata. Ir-romblu tat-tabella tad-dħul u tal-ħruġ u l-virga tat-tensjoni tad-dħul huma tat-tip sezzjonali, u jistgħu jżidu u jneħħu skont il-ħtieġa tal-klijent.
Karatteristika
Bil-proċess ta 'assemblaġġ awtomatizzat tagħha, il-magna tissimplifika l-proċess ta' kostruzzjoni u tnaqqas il-ħin u l-ispiża ġenerali tal-proġett. Jagħti wkoll eżattezza u preċiżjoni mingħajr preċedent, li jiżgura li l-prodott finali jissodisfa l-ogħla standards.
Barra minn hekk, il-magna tal-assemblaġġ awtomatiku tal-azzar b'forma ta 'H hija wkoll iddisinjata b'sistema ta' sigurtà. Tnaqqas ir-riskju ta 'inċidenti u korrimenti assoċjati max-xogħol manwali, u jagħmilha għodda affidabbli u sikura għall-ħaddiema tal-kostruzzjoni biex jużaw.
